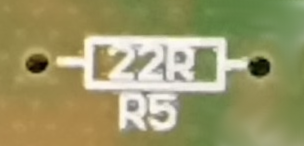

Do plošného spoja, z vrchnej strany, osadíme odpory R1-R6. Označené sú symbolom obdĺžnika. Vývody ohneme do pravého uhla a vložíme do otvorov. Dočasne upevníme papierovou lepiacou páskou, otočíme plošný spoj a zaspájkujeme. Zvyšok vývodov odstrihneme klieštikmi 1mm nad plošným spojom. Odstránime lepiacu pásku. |
  |
Osadíme všetky LED. Dlhšia nožička na LED je plus, na značke na plošnom spoji je to strana s trojuholníčkom. Diódy môžeme výnimočne pritlačiť až na plošný spoj, ideálne by však bolo ich odsadiť od spoja približne 2-3mm. Prispájkujeme všetkým diódam najprv jeden vývod. Potom ich môžeme pekne vyrovnať a prispájkovať druhý. Nakoniec ostriháme prebytočné vývody 1mm nad plošným spojom. |
 |

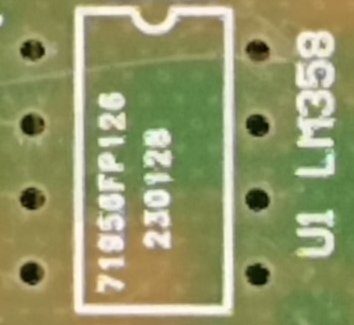

Pri osádzaní integrovaného obvodu U1 si dávame pozor na orientáciu. Jedna strana puzdra je označená zárezom. Rovnaký zárez je vyznačený aj na plošnom spoji.
Vložíme integrovaný obvod do otvorov a na spodnej strane mierne ohneme dve protiľahlé nožičky aby nám pri spájkovaní nevypadol. Pri spájkovaní spoje dlho nezohrievame aby sa celý obvod neprehrial. |
 |
Kondenzátor C1 je elektrolytický - záleží pri ňom na orientácii vývodov. Dlhší vývod je plus. Na plošnom spoji je označený znamienkom plus. |
 |
Orientáciu tranzistora Q1 určíme podľa tvaru puzdra. Z jednej strany je ploché a z druhej okrúhle. Na plošnom spoji je tento tvar tiež vyznačený.
Pri vkladaní do plošného spoja je potrebné vývody mierne roztiahnuť. Tranzistor necháme odstávať od plošného spoja aspoň 3mm. |
|
Ostávajú nám osadiť a zaspájkovať nastaviteľný odpor VR1 a hlavný vypínač S1. Orientujeme sa podľa tvaru vyznačeného na plošnom spoji. |
|
 |
Napájacie vodiče z držiaka batérie prevlečieme najprv zospodu cez väčšie otvory a potom naspäť do menších otvorov, kde ich zaspájkujeme. Červený vodič je plus. Čierny alebo biely je mínus. |
| Keď po zapnutí srdce nedýcha, skúste potočiť nastaviteľným odporom VR1. |
