Vĺčik - návod

Do plošného spoja, z vrchnej strany, osadíme odpory R1-R6.Odpory označené R1, R2, R5 a R6 majú hodnotu 1k. Odpory R3 a R4 majú hodnotu 1M. Označené sú symbolom obdĺžnika. Vývody ohneme do pravého uhla a vložíme do otvorov. Dočasne upevníme papierovou lepiacou páskou, otočíme plošný spoj a zaspájkujeme. Zvyšok vývodov odstrihneme klieštikmi 1mm nad plošným spojom. Odstránime lepiacu pásku.

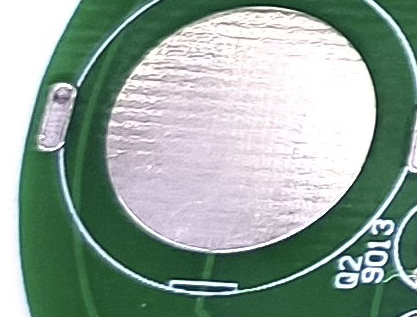

Pri montáži držiakov batérií si dávame pozor ako ich otočíme. Na plošnom spoji je na okraji značka kam přidejte ohnutý pliešok. Keby sme ho dali naopak, tak sa baterky nebudú dať vložiť, lebo im budú zavadzať iné súčiastky.

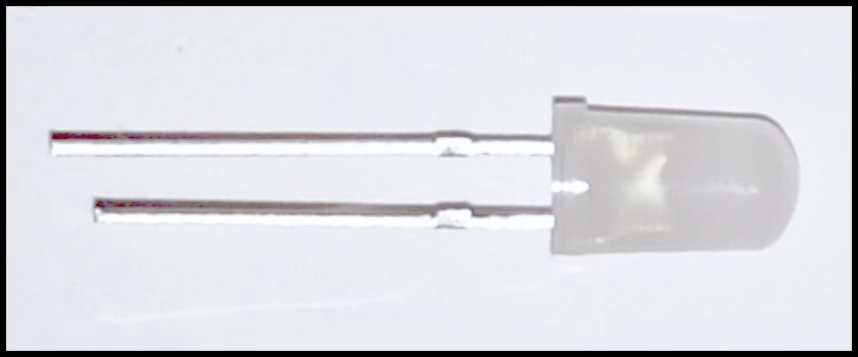

Osadíme všetky LED.  Dlhšia nožička na LED je plus. Na plošnom spoji je označená symbolom plus.

Diódy môžeme výnimočne pritlačiť až na plošný spoj, ideálne by však bolo ich odsadiť od spoja približne 2-3mm. Prispájkujeme všetkým diódam najprv  jeden vývod. Potom ich môžeme pekne vyrovnať a prispájkovať druhý. Nakoniec ostriháme prebytočné vývody 1mm nad plošným spojom.

Orientáciu tranzistorov Q1 a Q2 určíme podľa tvaru puzdra. Z jednej strany je ploché a z druhej okrúhle. Na plošnom spoji je tento tvar tiež vyznačený.

Pri vkladaní do plošného spoja je potrebné vývody mierne roztiahnuť. Tranzistor necháme odstávať od plošného spoja aspoň 3mm.

Kondezátory C1 a C2 sú keramické, nezáleží na ich orientácii. Necháme ich odstávať asi milimeter.

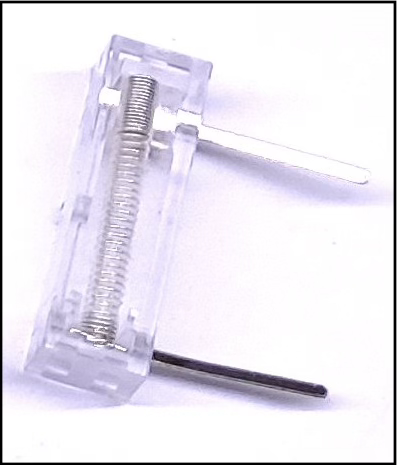

Otrasový snímač obsahuje strunku, ktorá pri roztočení zotrvačníka zopne obvod a diódy začnú veľmi rýchlo blikať. Dávajte pozor, aby po osadení správne zakrýval celú svoju značku. Vývody sú bližšie k jednému okraju, ktorý je orientovaný k okraju plošného spoja.

Na záver priskrutkujeme zostavu ostky. Najprv úplne naskrutkujeme malú maticu na skrutku a potom skrutku vložíme do stredového zo spodnej časti plošného spoja a zvrchu naskrutkujeme dlhú maticu.
